केन्द्रापसारक गारा पंप
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | horizontal-slurrypump.com |
| प्रमाणन | ISO/CE |
| मॉडल संख्या | ओईएम |
| दस्तावेज़ | उत्पाद पुस्तिका पीडीएफ |
उत्पाद परिचय

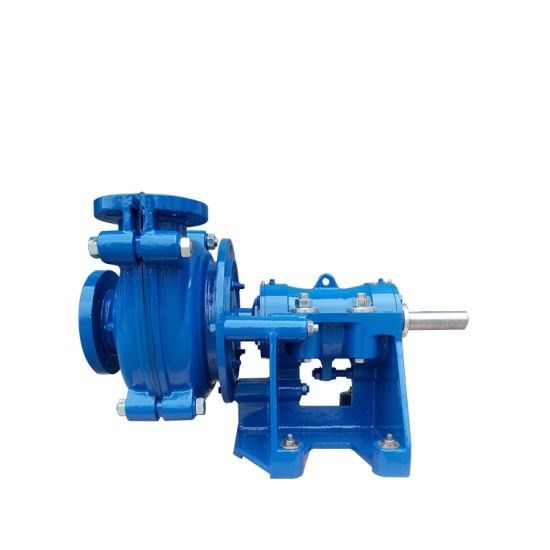

3/2 सी - एएच केन्द्रापसारक गारा पंप एक क्षैतिज, ऊर्ध्वाधर खुला, डबल पंप हाउसिंग निर्माण है जिसमें पंप बॉडी और पंप कवर के लिए बदली जाने वाली धातु की परत या रबर की परत होती है।अस्तर का उपयोग पहनने के लिए किया जा सकता है।अब तक, रखरखाव चक्र को बदलने, बढ़ाने और परिचालन लागत को कम करने की कोई आवश्यकता नहीं है।
3/2 C - AH को हेवी-ड्यूटी स्लरी पंप भी कहा जा सकता है।क्योंकि पंप में मोटे असर वाले हिस्से और भारी ब्रैकेट होते हैं, यह मजबूत घर्षण, उच्च-सांद्रता घोल या कम-सांद्रता उच्च-लिफ्ट घोल को संप्रेषित करने के लिए उपयुक्त है।यह श्रृंखला में उपयोग पंप के अधिकतम स्वीकार्य कामकाजी दबाव के भीतर कई चरणों में उपयोग किया जा सकता है।
3/2 सी - एएच केन्द्रापसारक स्लरी पंप घर्षण या संक्षारक स्लरी के परिवहन के लिए उपयुक्त है और धातु विज्ञान, खनन, पेट्रोलियम, रसायन, कोयला, बिजली, परिवहन, नदी ड्रेजिंग, निर्माण सामग्री और नगर निगम इंजीनियरिंग में व्यापक रूप से उपयोग किया जाता है।
मॉडल अर्थ
3/2 सी- एएच (आर)
3 ------------ सक्शन व्यास (इंच)
2 ------------ निर्वहन व्यास (इंच)
सी----------- समर्थन प्रकार
एएच -------- पंप मॉडल
आर ----------- प्राकृतिक रबर
विशेष विवरण
| पंप मॉडल | 3/2 सी - एएच |
| स्वीकार्य मैक्स। पावर | 30 किलोवाट |
| क्षमता | 39.6- 86.4 घन मीटर/घंटा |
| सिर | 12 - 64 मी |
| रफ़्तार | 1300 - 2700 आर/मिनट |
| Meax.Eff। | 55% |
| एनपीएसएच | 4 - 6 मी |
| प्ररित करनेवाला व्यास | 214 मिमी |
केन्द्रापसारक गारा पंप कार्य सिद्धांत:
1. पंप काम करने से पहले, कर्मचारियों को पहले पाइप लाइन और पंप आवरण में संदेश देने के लिए उपयोग किए जाने वाले तरल को इंजेक्ट करना चाहिए और दोनों को भरना चाहिए;
2. जब गारा पंप चालू हो जाता है, तो प्ररित करनेवाला के ब्लेड द्वारा प्ररित करनेवाला में तरल घुमाया जाएगा;
3. केन्द्रापसारक बल की कार्रवाई के तहत, तरल आगे बढ़ता है और फिर प्ररित करनेवाला से बाहर निकलता है;
4. इंपेलर इनलेट से इंपेलर आउटलेट तक तरल प्रवाह की प्रक्रिया के दौरान, ऊर्जा रूपांतरण के कारण वेग ऊर्जा और दबाव ऊर्जा बढ़ जाती है, और इंपेलर से बहने वाले तरल को पंप आवरण प्रवाह मार्ग के माध्यम से छुट्टी दे दी जाती है और फिर डिस्चार्ज पाइप से छुट्टी दे दी गई;
5. इस समय, प्ररित करनेवाला इनलेट पानी के निर्वहन से बनता है, और सक्शन सतह में तरल वायुमंडलीय दबाव की कार्रवाई के तहत प्ररित करनेवाला के पानी के इनलेट में दबाया जाता है;
6. घूमने वाला प्ररित करनेवाला पानी की एक सतत धारा बनाने के लिए लगातार पानी खींचता है और पानी निकालता है।
विशिष्ट आवेदन पत्र:
ऐश हैंडलिंग
लुगदी और कागज
अपघर्षक घोल
कोयला तैयार करना
खनिज प्रसंस्करण
सकल प्रसंस्करण
निर्माण डिजाइन
दस्ता सील मॉड्यूल डिजाइन
प्रदर्शन तालिका
| नमूना | स्वीकार्य संभोग अधिकतम शक्ति (किलोवाट) |
सामग्री | स्वच्छ जल प्रदर्शन | प्ररित करनेवाला | ||||||||
| लाइनर | प्ररित करनेवाला | क्यू क्षमता | एच हेड | रफ़्तार | मैक्स।प्रयास। | एनपीएसएच | वेन्स नं। | प्ररित करनेवाला दीया | ||||
| एम3/एच | एल/एस | (एम) | एन (आर / मिनट) | (%) | (एम) | (मिमी) | ||||||
| 1.5/1बी-एएच | 15 | एम | एम | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2--4 | 5 | 152 | |
| आरयू | आरयू | 10.8-25.2 | 3--7 | 7-52 | 1400-3400 | 30 | 3 | |||||
| 1.5/1सी-एचएच | 30 | एम | एम | 16.2-34.2 | 4.5-9.5 | 25-92 | 1400-2200 | 20 | 2-5.5 | 5 | 330 | |
| 2/1.5बी-एएच | 15 | एम | एम | 32.4-72 | 9--20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 5 | 184 | |
| आरयू | आरयू | 25.2-54 | 7--15 | 5.5--41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 | |||
| 3/2सी-एएच | 30 | एम | एम | 39.6-86.4 | 11--24 | 12-64 | 1300-2700 | 55 | 4--6 | 5 | 214 | |
| आरयू | आरयू | 36-75.6 | 10--21 | 13-46 | 1300-2300 | 60 | 2--4 | 5 | 213 | |||
| 3/2डी-एचएच | 60 | एम | एम | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 | |
| 4/3सी-एएच | 30 | एम | एम | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4--6 | 5 | 245 | |
| आरयू | आरयू | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3--5 | |||||
| 4/3ई-एचएच | 120 | एम | एम | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2--5 | 5 | 508 | |
| 6/4डी-एएच | 60 | एम | एम | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5--8 | 5 | 365 | |
| आरयू | आरयू | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3--5 | 5 | 365 | |||
| 6/4एस-एचएच | 560 | एम | एम | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 | |
| 8/6एस-एचएच | 560 | एम | एम | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4-12 | 5 | 711 | |
| 8/6आर-एएच | 300 | एम | एम | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 5 | 510 | |
| आरयू | आरयू | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 5 | 510 | |||
| 10/8ई-एम | 120 | एम | एम | 666-1440 | 185-400 | 14-60 | 600-1100 | 73 | 4-10 | 5 | 549 | |
| 10/8एसटी-एएच | 560 | एम | एम | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 5 | 686 | |
| आरयू | आरयू | 540-1118 | 150-330 | 12-50 | 400-750 | 75 | 4-12 | |||||
| 12/10ST-एएच | 560 | एम | एम | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 5 | 762 | |
| आरयू | आरयू | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | |||||
| 14/12एसटी-एएच | 560 | एम | एम | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-8 | 5 | 965 | |
| आरयू | आरयू | 1152-2520 | 320-700 | 13-44 | 300-500 | 79 | 3-10 | |||||
| 16/14टीयू-एएच | 1200 | एम | एम | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 5 | 1067 | |
| 20/18टीयू-एएच | 1200 | एम | एम | 2520-5400 | 700-1500 | 13-57 | 200-400 | 85 | 5-10 | 5 | 1370 | |
