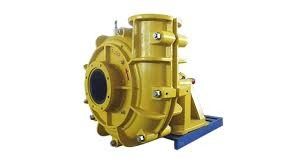

केन्द्रापसारक कीचड़ पंप

बड़े कणों के परिवहन के लिए घर्षण प्रतिरोधी बड़े प्रवाह केन्द्रापसारक पम्प

गारा पंप का मुख्य परिचय

12 / 10 ST - AH स्लरी पंप एक डबल पंप हाउसिंग स्ट्रक्चर है, यानी पंप बॉडी और पंप कवर बदली जाने वाली वियर-रेसिस्टेंट मेटल लाइनिंग (इंपेलर्स, जैकेट्स, गार्ड प्लेट्स आदि सहित) के साथ दिए गए हैं।काम के दबाव के अनुसार पंप बॉडी और पंप कवर ग्रे कास्ट आयरन या डक्टाइल आयरन से बने होते हैं।उन्हें लंबवत और बोल्ट किया जाता है।पंप बॉडी का स्टॉप होता है और इसे ब्रैकेट में बांधा जाता है।पंप की टोंटी को आठ कोणों पर घुमाया और स्थापित किया जा सकता है।प्ररित करनेवाला के आगे और पीछे के कवर रिसाव को कम करने और पंप जीवन को बढ़ाने के लिए पीछे के ब्लेड से लैस हैं।
एएच स्लरी पंप पंप बॉडी पंप कवर और प्रवाह घटक: पंपों की यह श्रृंखला क्षैतिज, लंबवत खुले प्रकार, डबल पंप खोल संरचना स्लरी पंप है।पंप बॉडी और पंप कवर एक बदली जाने वाली धातु की परत से लैस हैं।अस्तर उच्च-क्रोमियम पहनने के लिए प्रतिरोधी मिश्र धातु सामग्री से बना है।लाइनिंग का उपयोग घिसने तक किया जा सकता है, रखरखाव की अवधि को बढ़ाया जा सकता है और परिचालन लागत को कम किया जा सकता है।पंप आउटलेट दिशा को 8 कोणों पर घुमाया और स्थापित किया जा सकता है।
असर विधानसभा: पंप की असर विधानसभा एक बेलनाकार संरचना को अपनाती है, जो प्ररित करनेवाला और फ्रंट गार्ड प्लेट के बीच निकासी को समायोजित करने के लिए सुविधाजनक है, और रखरखाव के दौरान पूरी तरह से हटाया जा सकता है।बियरिंग्स को ग्रीस किया जाता है।दस्ता सील (सील): पंप के शाफ्ट सील प्रकार में पैकिंग सील, प्ररित करनेवाला सील और यांत्रिक मुहर है।ट्रांसमिशन मोड: वी-टाइप वी-बेल्ट ड्राइव, फ्लेक्सिबल कपलिंग ड्राइव, गियर रिड्यूसर ड्राइव, फ्लुइड कपलिंग ड्राइव, वेरिएबल फ्रिक्वेंसी ड्राइव, थाइरिस्टर स्पीड कंट्रोल आदि। इनमें वी-शेप वी-बेल्ट ड्राइव में सीएल, सीवी, सीआर है। , ZL, ZV, ZR ट्रांसमिशन।समग्र प्रदर्शन: पंप की एक विस्तृत प्रदर्शन सीमा, अच्छा गुहिकायन प्रदर्शन और उच्च दक्षता है।लंबी दूरी के परिवहन को पूरा करने के लिए मल्टी-स्टेज श्रृंखला प्रौद्योगिकी का उपयोग किया जा सकता है।ओवरकुरेंट घटक विभिन्न प्रकार की धातुओं में उपलब्ध हैं और गहराई जोड़ते हैं।विभिन्न प्रकार की गति और विभिन्न प्रकारों के साथ, पंप इष्टतम औद्योगिक और खनन स्थितियों के तहत संचालित होता है।लंबी सेवा जीवन और उच्च परिचालन दक्षता विभिन्न प्रकार की कठोर संदेश स्थितियों को पूरा कर सकती है।

मॉडल अर्थ

12/10 एसटी - एएच(आर)

12 ------------ सक्शन व्यास (इंच)

10 ------------ डिस्चार्ज व्यास (इंच)

एसटी------------ सपोर्ट टाइप

एएच ---------- पंप मॉडल

आर ------------- प्राकृतिक रबड़

विशेष विवरण

विशेषताएँ

1).ब्रैकट, क्षैतिज गारा निर्वहन पंप

2).उत्कृष्ट हाइड्रोलिक प्रदर्शन, उच्च दक्षता और कम पहनने की दर

3).बेहतर पहनने के प्रतिरोध और संक्षारक प्रतिरोध

4).प्रकार के पंपों के लिए फ़्रेम प्लेट में बदलने योग्य पहनने के लिए प्रतिरोधी धातु लाइनर या रबर लाइनर होते हैं।प्ररित करनेवाला पहनने के लिए प्रतिरोधी धातु या रबर से बना होता है

5).स्वीकार्य दबाव सीमा में, इसे श्रृंखला में चरणों में इस्तेमाल किया जा सकता है, और स्वीकार्य अधिकतम काम का दबाव 3.6Mpa है।

6).केन्द्रापसारक मुहर, यांत्रिक मुहर और पैकिंग मुहर उपलब्ध हैं।

7).निर्वहन शाखा को अनुरोध द्वारा 45 डिग्री के अंतराल पर स्थापित किया जा सकता है और स्थापनाओं और अनुप्रयोगों के अनुरूप किन्हीं आठ पदों के लिए उन्मुख किया जा सकता है।

विशिष्ट आवेदन पत्र:

ऐश हैंडलिंग

चक्रवात फ़ीड

लुगदी और कागज

अपघर्षक घोल

कोयला तैयार करना

खनिज प्रसंस्करण

सकल प्रसंस्करण

गारा पंप प्ररित करनेवाला समारोह:

1. इंपेलर स्लरी पंप ओवरकुरेंट घटक का हिस्सा है जो स्लरी पर काम करता है।
2. गारा के लिए ऊर्जा प्राप्त करने के लिए पंप शरीर में पंप शाफ्ट द्वारा प्ररित करनेवाला को घुमाया जाता है।
3. यांत्रिक ऊर्जा को प्ररित करनेवाला के रोटेशन द्वारा गारा में प्रेषित किया जाता है, ताकि घोल को गतिशील दबाव ऊर्जा प्राप्त हो: इसमें चार भाग होते हैं: फ्रंट व्हील प्लेट, रियर व्हील प्लेट, ब्लेड और व्हील हब।

गारा पंप कुंडलित वक्र समारोह:

1. मुख्य रूप से प्ररित करनेवाला छोड़ने वाले घोल के प्रवाह प्रक्षेपवक्र के अनुसार डिजाइन और निर्मित, प्ररित करनेवाला से निकाले गए तरल को स्वीकार करना
2. तरल की गतिज ऊर्जा को दबाव में बदलने के लिए गतिज ऊर्जा को स्थिर दबाव में बदलने के लिए विलेय आकार फायदेमंद होता है जब घोल बाहर की ओर बहता है।
3, विलेय में पर्याप्त शक्ति और अच्छी प्रक्रिया विशेषताएँ होनी चाहिए, गारा पंप का आउटलेट भाग धीरे-धीरे बढ़ता है, ऊर्जा रूपांतरण के लिए जगह बन जाती है

स्लरी पंप थ्रोटबश और फ्रेम प्लेट लाइनर इन्सर्ट फंक्शन:

1. आसान असेंबली और डिसअसेंबली के लिए डिज़ाइन किया गया
2, मुख्य रूप से एक गारा प्रवाह बंद जगह बनाने के लिए विलेय के साथ
3. ज्यादातर मामलों में, फ्रंट गार्ड प्लेट में पानी का इनलेट होता है, और रियर गार्ड प्लेट में शाफ्ट छेद होता है।
4. आम तौर पर, बड़े घोल पंप में फ्रंट गार्ड प्लेट और रियर गार्ड प्लेट होती है, और छोटे पंप में केवल एक गार्ड प्लेट होती है।

निर्माण डिजाइन

दस्ता सील मॉड्यूल डिजाइन

प्रदर्शन तालिका
